SERIE W12

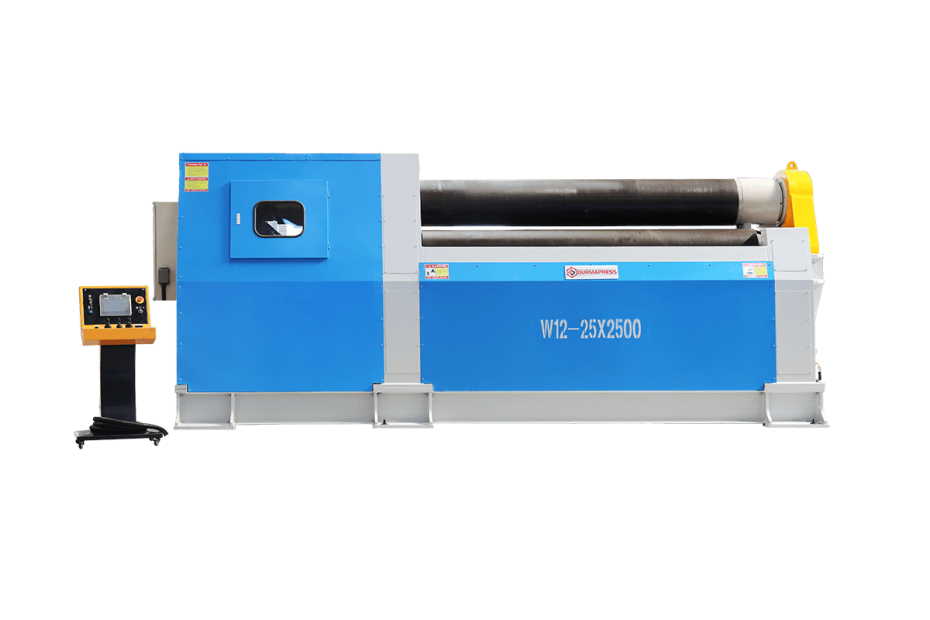

Máquina laminadora hidráulica CNC

Máquina enrolladora automática de 4 rodillos

Trusted by 5000+ manufacturers worldwide

Product Overview

Engineered for precision, efficiency, and reliability in modern manufacturing environments

Revolutionary Rolling Technology

The DURMAPRESS CNC hydraulic rolling machines are designed for precision, strength, and efficiency, providing the perfect solution for cylindrical and curved metal forming needs

Advanced Technical Features

Diseño de 4 rodillos para curvar chapas en forma cilíndrica, de arco o de cono.
Dispone de función de precurvado para los bordes de la chapa y puede curvar chapas en una sola pasada sin necesidad de volver a enrollar.
El rodillo superior es el accionamiento principal, mientras que el rodillo inferior y los dos rodillos laterales se controlan mediante accionamiento hidráulico.
El desplazamiento de los rodillos controlado por ordenador garantiza una alta precisión de sincronización de ±0,2 mm para un plegado exacto.
Enfatiza el acabado único de los procesos de precurvado y laminado, con el rodillo superior accionado por un motor hidráulico, el rodillo inferior sujetando los materiales hidráulicamente y el funcionamiento independiente de los rodillos laterales. Incluye control PLC NC y protección contra sobrecargas.

Cycles Between Maintenance

0 +

Energy Efficiency

0 %

Faster

0 %

Shorter Cycle

0 %

Accesorios de serie y opcionales

Personalice su configuración según sus necesidades

Características estándar

Rodillos templados por inducción
Dispositivo de curvado de conos
Pantalla digital para siderolls
Cuerpo de construcción sreel(St-52) totalmente soldado
Panel de control móvil independiente
Dos velocidades de rodadura
Todos los rodillos están montados en rodamientos oscilantes de rodillos
Equipo de seguridad alrededor de la máquina.
Los rodillos centrales se accionan mediante motores hidráulicos y reductores planetarios
Máquina certificada CE, ISO9001 -2008

Características opcionales

Soportes centrales y laterales
Mesa de alimentación de material con diversas características
Refrigerado por ventilador o por agua
Sistema automático de carga y descarga
Cable de seguridad
Rodillos rectificados y pulidos para trabajos especiales
Soporte superior y lateral para diámetros grandes

Detailed Design & Components

Accesorios estándar para la laminadora hidráulica CNC W12

Body Structure

Los cuerpos de los Rodillos de Placa DURMAPRESS están diseñados con análisis FEM para obtener una máxima resistencia y una estructura rígida. De esta forma, las tensiones que se producen durante el doblado se minimizan para proporcionar una vida útil de la máquina más segura y prolongada.

Diseño planetario de 4 rodillos

En estos modelos, los rodillos están templados a 50-60 HRC y abombados para compensar la flexión durante el laminado. Están pulidos con calidad DIN Ck45 y pueden ampliarse para curvar diferentes perfiles bajo pedido.

Control Panel

Gracias a su movilidad, la máquina controla el enrollado de material desde todos los lados. La pantalla digital de las máquinas estándar muestra las posiciones actual y máxima de los rodillos derecho e izquierdo. El panel de control puede personalizarse con botones adicionales para las funciones opcionales preferidas.

Guías lineales

El sistema utiliza guías lineales, lo que garantiza que las escalas de rodadura no afecten al sistema. Este sistema planetario funciona de forma segura con un mantenimiento y un tiempo de inactividad mínimos, manteniendo un cuerpo robusto incluso con diámetros de rodadura pequeños.

Rolling Momentum

Los motores hidráulicos y los reductores planetarios accionan los rodillos inferiores y superiores, garantizando una rodadura eficaz. El reductor planetario se conecta directamente a los ejes de los rodillos, transfiriendo el impulso sin pérdida de potencia. Un freno de parada hidráulico aumenta la seguridad durante el precurvado.

Electronic Part

Todos los rodillos están soportados por rodamientos de rodillos a rótula, que pueden soportar cargas pesadas y facilitar los movimientos cónicos. Estos rodamientos funcionan con gran precisión y durabilidad, incluso en condiciones difíciles. Al reducir la fricción, ahorran energía, lo que garantiza que se utilice toda la potencia para dar forma al material.

Otros componentes

Accesorios de primera calidad de las principales marcas internacionales

Soporte superior y lateral

Los bastidores de soporte superior y lateral de las laminadoras de chapas proporcionan un apoyo crucial al evitar el pandeo y la desviación lateral de chapas grandes o finas durante el laminado, aumentando así la precisión del laminado, mejorando la calidad del producto y reduciendo el esfuerzo del operario para un funcionamiento más suave y eficiente.

Mesa de alimentación de material

La mesa de alimentación de material de una laminadora de chapas está diseñada para mejorar la eficacia, la precisión y la seguridad mediante la incorporación de funciones como el centrado automático, la alineación servoaccionada, la manipulación por succión de vacío y configuraciones ajustables para adaptarse a distintos tamaños y formas de chapas.

Why choose us？

Durmapress siempre se adhiere al concepto de poner a los clientes en primer lugar en toda la experiencia de compra, y optimiza e innova continuamente el proceso de producción para satisfacer las necesidades de todas las empresas de fabricación grandes, medianas y pequeñas.

Cuáles son las ventajas del dispositivo opcional？

Dispositivo de curvado de conos

Cone bending with the W12 is simple and efficient. The bottom rolls are angled to form the cone shape, controlled by an electronic microprocessor (available on select models). The control system ensures precise return to parallel positioning after cone bending, maintaining accuracy and consistency in repeated operations.

Sistema automático de carga y descarga

Automatic loading and unloading systems improve efficiency, reduce manual handling risks, and ensure consistent, reliable operation. They help minimize errors, lower labor costs, and support continuous production while optimizing workspace utilization.

Soporte superior y lateral para diámetros grandes

The top and lateral support racks for large diameters enhance stability and precision during rolling. They prevent deformation and maintain the workpiece shape, ensuring high-quality results when processing large and heavy materials.

Refrigerado por ventilador o por agua

Fan- or water-cooled systems help maintain optimal operating temperatures, preventing overheating and ensuring stable performance. They also reduce heat-related wear, extending the lifespan of machine components.

Características de la máquina laminadora de chapa mecánica

Sistema hidráulico

Sistema eléctrico y seguridad
