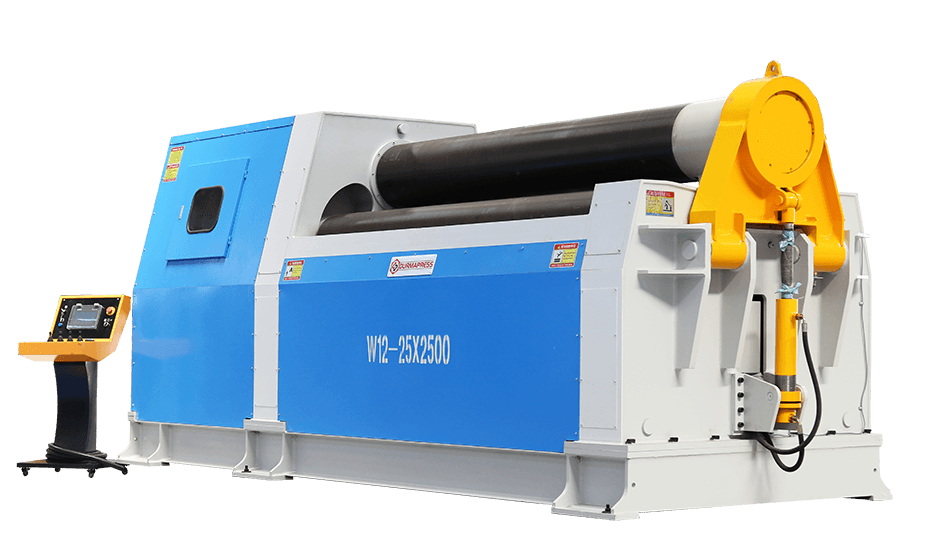

SÉRIE W12

Máquina de laminagem hidráulica CNC

Máquina de rolos de 4 rolos com dobragem automática

Trusted by 5000+ manufacturers worldwide

Product Overview

Engineered for precision, efficiency, and reliability in modern manufacturing environments

Revolutionary Rolling Technology

The DURMAPRESS CNC hydraulic rolling machines are designed for precision, strength, and efficiency, providing the perfect solution for cylindrical and curved metal forming needs

Advanced Technical Features

Design de 4 rolos para dobrar placas em formas cilíndricas, em arco ou em cone.
Tem uma função de pré-curvatura para os bordos da chapa e pode dobrar chapas numa só passagem sem voltar a enrolar.
O rolo superior é o acionamento principal, enquanto o rolo inferior e os dois rolos laterais são controlados por acionamento hidráulico.
A deslocação dos rolos controlada por computador assegura uma elevada precisão de sincronização de ±0,2 mm para uma dobragem precisa.
Destaca-se o acabamento único dos processos de pré-dobragem e laminagem, com o rolo superior acionado por um motor hidráulico, o rolo inferior a fixar os materiais hidraulicamente e o funcionamento separado dos rolos laterais. Inclui controlo PLC NC e proteção contra sobrecarga.

Cycles Between Maintenance

0 +

Energy Efficiency

0 %

Faster

0 %

Shorter Cycle

0 %

Acessórios standard e opcionais

Personalize a sua configuração de acordo com as suas necessidades

Caraterísticas padrão

Rolos endurecidos por indução
Dispositivo de dobragem de cones
Ecrã digital para siderólicos
Corpo de construção totalmente soldado em sreel (St-52)
Painel de controlo móvel separado
Duas velocidades de rolamento
Todos os rolos são montados em rolamentos autocompensadores de rolos
Equipamento de segurança à volta da máquina.
Os rolos centrais são acionados por motores hidráulicos e caixas de velocidades planetárias
Máquina certificada CE, ISO9001 -2008

Caraterísticas opcionais

Suportes centrais e laterais
Mesa de alimentação de material com várias caraterísticas
Arrefecimento por ventoinha ou por água
Sistema automático de carga e descarga
Cabo de segurança
Rolos rectificados e polidos para trabalhos especiais
Suporte superior e lateral para grandes diâmetros

Detailed Design & Components

Acessórios standard para a máquina de laminagem hidráulica W12 CNC

Body Structure

Os corpos dos rolos de chapa DURMAPRESS são projectados com análise FEM para obter uma resistência máxima e uma estrutura rígida. Desta forma, as tensões que ocorrem durante a dobragem são minimizadas para proporcionar uma vida útil mais segura e mais longa da máquina.

Conceção planetária de 4 rolos

Nestes modelos, os rolos são endurecidos a 50-60 HRC e coroados para compensar a deflexão durante a laminagem. São polidos com a qualidade DIN Ck45 e podem ser alargados para dobrar diferentes perfis, mediante pedido.

Painel de controlo

Devido à sua mobilidade, a máquina controla a laminagem do material de todos os lados. O ecrã digital nas máquinas standard mostra as posições actuais e máximas dos rolos direito e esquerdo. O painel de controlo pode ser personalizado com botões adicionais para caraterísticas opcionais preferidas.

Guias lineares

O sistema utiliza guias lineares, assegurando que as escalas de rolamento não afectam o sistema. Este sistema planetário funciona de forma segura com um mínimo de manutenção e de tempo de paragem, mantendo um corpo robusto mesmo com pequenos diâmetros de rolamento.

Rolling Momentum

Os motores hidráulicos e os redutores planetários accionam os rolos inferiores e superiores, garantindo um rolamento eficaz. O redutor planetário liga-se diretamente aos eixos dos rolos, transferindo o impulso sem perda de potência. Um travão de paragem hidráulico aumenta a segurança durante a pré-dobragem.

Electronic Part

Todos os rolos são suportados por rolamentos de rolos esféricos, que podem suportar cargas pesadas e facilitar os movimentos cónicos. Estes rolamentos funcionam com elevada precisão e durabilidade, mesmo em condições difíceis. Ao reduzir a fricção, poupam energia, assegurando que toda a potência é utilizada para moldar o material.

Outros componentes

Acessórios de alta qualidade das principais marcas internacionais

Grelha de suporte superior e lateral

As cremalheiras de apoio superior e lateral nas máquinas de laminagem de chapas fornecem um apoio crucial, impedindo a flacidez e a deflexão lateral de chapas grandes ou finas durante a laminagem, aumentando assim a precisão da laminagem, melhorando a qualidade do produto e reduzindo o esforço do operador para um funcionamento mais suave e eficiente.

Mesa de alimentação de material

A mesa de alimentação de material para uma máquina de laminagem de chapas é concebida para aumentar a eficiência, a precisão e a segurança, incorporando caraterísticas como a centragem automática, o alinhamento servo-acionado, o manuseamento por sucção a vácuo e configurações ajustáveis para acomodar vários tamanhos e formas de chapas.

Why choose us？

A Durmapress segue sempre o conceito de colocar os clientes em primeiro lugar em toda a experiência de compra, e optimiza e inova continuamente o processo de produção para satisfazer as necessidades de todas as grandes, médias e pequenas empresas de produção.

Quais são as vantagens do dispositivo opcional？

Dispositivo de dobragem de cones

Cone bending with the W12 is simple and efficient. The bottom rolls are angled to form the cone shape, controlled by an electronic microprocessor (available on select models). The control system ensures precise return to parallel positioning after cone bending, maintaining accuracy and consistency in repeated operations.

Sistema automático de carga e descarga

Automatic loading and unloading systems improve efficiency, reduce manual handling risks, and ensure consistent, reliable operation. They help minimize errors, lower labor costs, and support continuous production while optimizing workspace utilization.

Suporte superior e lateral para grandes diâmetros

The top and lateral support racks for large diameters enhance stability and precision during rolling. They prevent deformation and maintain the workpiece shape, ensuring high-quality results when processing large and heavy materials.

Arrefecimento por ventoinha ou por água

Fan- or water-cooled systems help maintain optimal operating temperatures, preventing overheating and ensuring stable performance. They also reduce heat-related wear, extending the lifespan of machine components.

Caraterísticas da máquina de laminagem de chapas mecânicas

Sistema hidráulico

Electrical System & Safety
