Máquina de trabalhar ferro hidráulica

DURMAPRESS Máquina Hidráulica para Trabalhar Ferro adopta transmissão hidráulica. É o produto mais recente da máquina combinada multifuncional doméstica de perfuração e corte. Pode cortar, perfurar e cortar aço plano, aço quadrado, aço redondo, aço angular, aço de canal e viga I.

Conta com a confiança de mais de 5.000 fabricantes em todo o mundo.

Visão geral do produto

Projetado para precisão, eficiência e confiabilidade em ambientes de manufatura modernos.

High-Force Hydraulic Processing Technology

The DURMAPRESS Hydraulic Ironworker series provides reliable, high-force punching and shearing solutions for demanding metal fabrication workshops.

Recursos Técnicos Avançados

Capaz de cortar, perfurar e cortar várias formas de aço.
Equipado com um dispositivo de paragem de cisalhamento para maior segurança e precisão.
Utiliza transmissão hidráulica para um funcionamento eficiente.
Combina várias funções, tais como corte de metal, perfuração, corte de chapa e dobragem.
Fácil de utilizar, requerendo uma formação mínima.
Utilização eficiente da energia, reduzindo os custos de funcionamento.
Requer uma manutenção mínima, reduzindo as despesas gerais de manutenção.

Ideal Applications

Redução do ruído

0 %

redução do tempo de ciclo de trabalho

0 %

poupança de energia

0 %

durmapress

Componente standard e opcional

Personalize a sua configuração de acordo com as suas necessidades

Caraterísticas padrão

Um conjunto de punção e matriz (furo redondo)
Um conjunto de lâminas de aço angular
Um conjunto de lâminas para barras quadradas e redondas
Um conjunto de lâminas de corte
Um conjunto de lâminas de entalhar
2 hastes de pistão hidráulicas independentes e pedal permitem que duas pessoas operem ao mesmo tempo
Funções de controlo de curso mais eficientes da haste do pistão
Sistema de lubrificação central
Dispositivos de iluminação para o trabalho
Batente traseiro motorizado
5 postos de trabalho autónomos

Caraterísticas opcionais

Diversas ferramentas para diferentes fins
Punção e matriz quadrados, ovais e de lâminas
Cisalhamento de canal e de viga em I
Mesa de transporte
Mesa de trabalho mais comprida
Mesa de trabalho com guia linear
Φ20, 32, 60mm Círculo tipo U

Componente padrão

Componente principal

Estrutura da máquina

A estrutura de uma máquina de trabalhar ferro hidráulica oferece estabilidade, durabilidade e suporte para os seus vários componentes. A sua conceção permite versatilidade, permitindo que a máquina desempenhe múltiplas funções.

Estação de ângulo

Esta estação oferece um corte angular de elevada capacidade a 90° e 45°. Para ângulos entre 45° e 90°, o processo envolve primeiro o corte a 90° e depois o corte da flange para o ângulo desejado na estação de corte.

Estação de tosquia

A unidade de cisalhamento tem um suporte ajustável para várias espessuras de material e uma mesa de alimentação de cisalhamento com guias para alimentação precisa e corte em esquadria até 45° em barras planas ou flanges angulares.

Estação de perfuração

A área de perfuração é espaçosa, com um bloco frontal amovível, ideal para uma vasta gama de aplicações de perfuração. A máquina standard inclui uma mesa de puncionamento com réguas e guias para trabalhos repetitivos.

Cisalhamento do canal

A tesoura de canal oferece furos redondos ou quadrados em vários tamanhos para satisfazer as necessidades do cliente. Para maior versatilidade, ambas as funções partilham a mesma posição de trabalho.

Estação de corte

Esta máquina pode cortar aço angular, aço de canal, aço plano, barra redonda e barra quadrada. Os clientes devem escolher o modelo de máquina relevante para cortar os seus produtos variados.

Painel de controlo do pé

O painel de controlo de pé sem mãos melhora a segurança e a eficiência, permitindo ao operador ativar a máquina enquanto mantém as duas mãos na peça de trabalho, minimizando o tempo de inatividade.

Peças eléctricas

Os componentes eléctricos contribuem para a segurança da máquina, incorporando caraterísticas como botões de paragem de emergência e proteção contra sobrecarga. Os componentes eléctricos também aumentam a eficiência da máquina, permitindo-lhe executar tarefas de forma rápida e eficaz.

Product Details

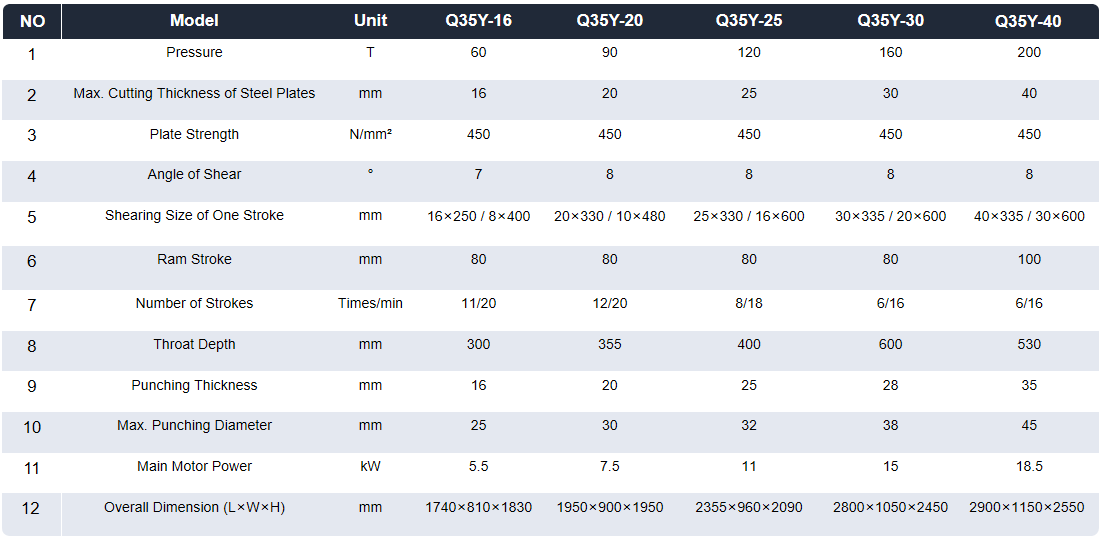

NO	Modelo	Unidade	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-40
1	Pressure	T	60	90	120	160	200
2	Max. Cutting Thickness of Steel Plates	mm	16	20	25	30	40
3	Plate Strength	N/mm²	450	450	450	450	450
4	Angle of Shear	°	7	8	8	8	8
5	Shearing Size of One Stroke	mm	16×250 / 8×400	20×330 / 10×480	25×330 / 16×600	30×335 / 20×600	40×335 / 30×600
6	Ram Stroke	mm	80	80	80	80	100
7	Number of Strokes	Times/min	11/20	12/20	8/18	6/16	6/16
8	Profundidade da garganta	mm	300	355	400	600	530
9	Punching Thickness	mm	16	20	25	28	35
10	Max. Punching Diameter	mm	25	30	32	38	45
11	Main Motor Power	kW	5.5	7.5	11	15	18.5
12	Overall Dimension (L×W×H)	mm	1740×810×1830	1950×900×1950	2355×960×2090	2800×1050×2450	2900×1150×2550

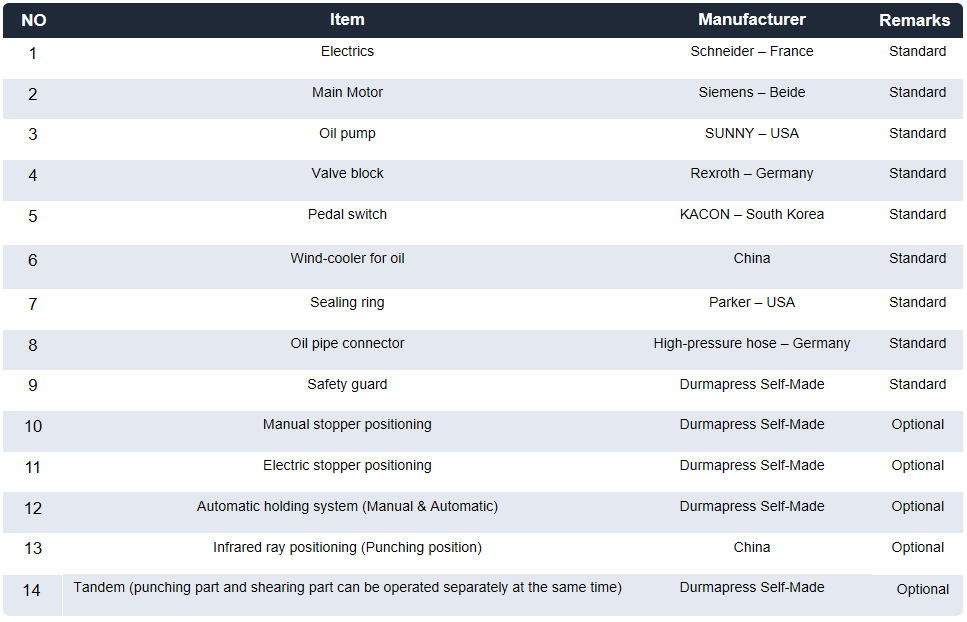

NO	Item	Manufacturer	Remarks
1	Electrics	Schneider - France	Standard
2	Motor principal	Siemens - Beide	Standard
3	Oil pump	SUNNY - USA	Standard
4	Value block	Rexroth - Germany	Standard
5	Pedal switch	KACON - South Korea	Standard
6	Wind-cooler for oil	China	Standard
7	Sealing ring	Parker - USA	Standard
8	Oil pipe connector	High-pressure hose - Germany	Standard
9	Safety guard	Durmapress Self-Made	Standard
10	Manual stopper positioning	Durmapress Self-Made	Opcional
11	Electric stopper positioning	Durmapress Self-Made	Opcional
12	Automatic holding system (Manual & Automatic)	Durmapress Self-Made	Opcional
13	Infrared ray positioning (Punching position)	China	Opcional
14	Tandem (punching part and shearing part can be operated separately at the same time)	Durmapress Self-Made	Opcional
