Введение в гидравлические прокатные машины
Обзор роли и областей применения гидравлических прокатных станков
In the field of metal processing, Гидравлические прокатные станки have become indispensable due to their unique working principle and wide range of applications. Whether it is steel bending in the construction industry, or automotive and shipbuilding plate shaping, Hydraulic Rolling Machiness play a pivotal role. In this paper, the role of the Hydraulic Rolling Machines, application areas and the basic classification of the overview, and focus on 3-roll and 4-roll Hydraulic Rolling Machines features and its comparative analysis!
3-Roll vs 4-Roll Hydraulic Rolling Machine: Quick Comparison
| Parameter | 3-Roll | 4-Roll |
|---|---|---|
| Bending Process | Multi-step, manual plate reversal required | Single-pass, fully integrated |
| Pre-bending | Requires separate equipment | Built-in, automatic |
| Flat ends | May leave residual straight edges | Eliminates flat ends |
| Точность | Standard tolerances | High precision, tight tolerances |
| Автоматизация | Button control | CNC / touchscreen |
| Best for | Small batches, standard shapes | High volume, complex geometry |
| Price | Lower | Higher |
Основная классификация: 3-валковые и 4-гидравлические прокатные станки
Гидравлические прокатные станки являются ключевым оборудованием в области металлообработки, широко используются в различных процессах гибки металлических материалов. В соответствии с различной структурой, гидравлические прокатные станки в основном делятся на два типа: 3-валковые и 4-валковые. Хотя эти два типа гидравлических прокатных станков по принципу работы имеют определенную степень сходства, но по структуре, функциям и производительности показывают свои уникальные характеристики.
Принцип работы
Сайт working principle of the Hydraulic Rolling Machines is mainly based on the plastic deformation of the material and the rolling of the rollers. In the Hydraulic Rolling Machines, the metal plate is placed between the rollers, through the rotation of the rollers and the application of a certain amount of pressure, so that the plate between the rollers to produce continuous bending deformation. The rotation direction and speed of the rollers can be adjusted as needed to realize the processing needs for different materials and different bending angles. At the same time, the Hydraulic Rolling Machines is also equipped with corresponding система управления, which can precisely control the position, speed and pressure of the rollers, thus ensuring the processing accuracy and stability.
Обзор процесса
Сначала оператор помещает обрабатываемый лист на стол гидравлического прокатного станка и регулирует положение и угол наклона роликов в зависимости от радиуса, угла и формы требуемого изгиба. Этот этап очень важен, так как он определяет форму и точность конечного изгиба листа.
Затем машина запускается, и ролики начинают двигаться в заданном направлении и с заданной скоростью вращения. Под действием роликов плита начинает испытывать давление и трение и постепенно подвергается деформации при изгибе. Контакт между роликами и плитой является непрерывным, поэтому плита может осуществлять плавный и равномерный изгиб.
В процессе гибки ключевую роль играет система управления гидравлическими прокатными машинами. Она отслеживает состояние гибки листа в режиме реального времени, включая угол гибки, радиус кривизны и другие параметры, и на основе этих данных производит корректировку в режиме реального времени. Например, если угол изгиба листа окажется слишком большим или слишком маленьким, система управления автоматически изменит положение или давление роликов, чтобы устранить отклонение и обеспечить точность обработки.
Кроме того, гидравлические прокатные станки обычно оснащаются защитными устройствами, такими как защита от перегрузки и аварийная остановка, для обеспечения безопасности персонала и оборудования во время обработки. Эти устройства способны быстро реагировать в случае возникновения нештатной ситуации и предотвращать несчастные случаи.
Когда лист завершит необходимый процесс гибки, валковый трубогиб автоматически остановит работу. В этот момент оператор может извлечь обработанный лист для последующей обработки или проверки. Если необходимо продолжить обработку других листов, просто повторите описанные выше действия.
Обзор компонентов, конструктивных особенностей, стандартного оборудования и дополнительных принадлежностей гидравлических прокатных машин
Основные компоненты и структура гидравлических прокатных машин
Приводной блок: Основная часть прокатного станка, обеспечивающая питание для привода валов. Обычно состоит из электродвигателя, редуктора и муфт.
Валы валков: Один из самых важных компонентов, состоящий из нескольких цилиндрических валов, используемых для поддержки и гибки листового металла. Валы обычно изготавливаются из высокопрочной стали или чугуна.
Передаточное устройство: Передает низкоскоростное вращение от приводного устройства к валам валов. Обычно состоит из цепей, шестерен и ремней.
Опорная рама: Фундаментная конструкция прокатного станка, выдерживающая вес всего оборудования и обеспечивающая устойчивую рабочую платформу.
Система управления: Используется для контроля и регулировки рабочего состояния прокатного станка, включая электрические блоки управления, датчики и частотно-регулируемые приводы.
Кроме того, прокатный станок включает в себя вспомогательные механизмы, такие как переворачивающие и подающие вспомогательные устройства, используемые для выгрузки и балансировки заготовок.
Стандартные характеристики
- Устройство для гибки конусов
- Валки с индукционной закалкой
- Цифровой дисплей для боковых валиков
- Полностью сварной корпус из стали (St-52)
- Отдельная подвижная панель управления
- Две скорости прокатки
- Электрогидравлическая калибровка
- Все валы установлены в роликовых сферических подшипниках
- Оборудование для обеспечения безопасности вокруг машины

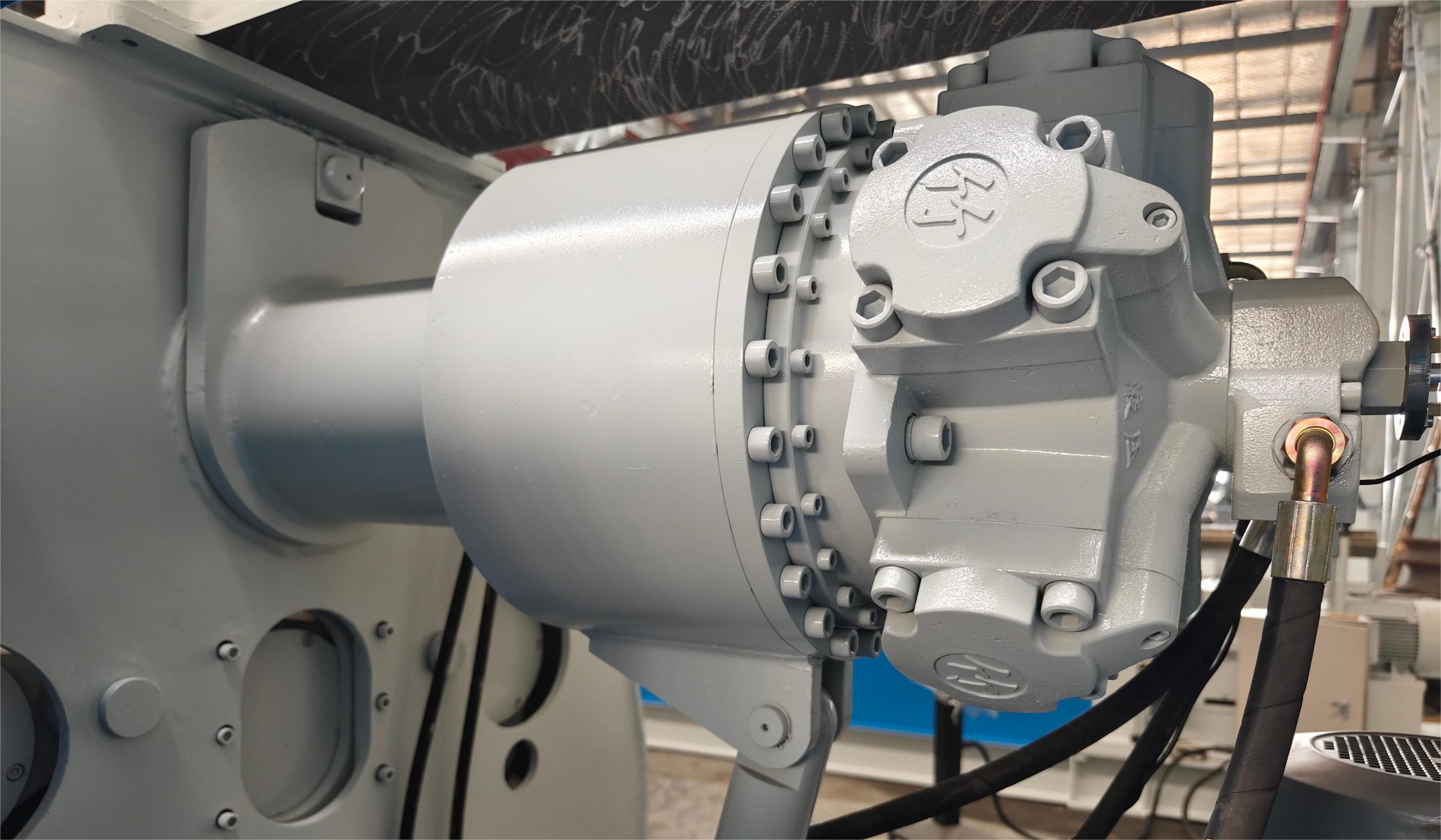

- Центральные валки приводятся в движение гидравлическими моторами и планетарными редукторами
- CE, ISO9001-2008, TSEK, и TURQUM сертифицированная машина
Дополнительные функции
- Центральные и боковые опоры
- Переменная скорость вращения
- Стол для подачи материала с различными функциями
- Сменный верхний валик
- Система охлаждения масла
- Приводные боковые валики
- Автоматическое оборудование для выталкивания материала
- Автоматическая система погрузки и разгрузки
- Система компенсации прогиба
- Двигатели с переменным напряжением и частотой
- ЧПУ
- NC
3-валковые гидравлические прокатные станки особенности
Внешний вид формы
3-Гидравлические прокатные станки обычно имеют компактную и прочную конструкцию, простой и благородный внешний вид. Его общая рама обычно изготавливается из высокопрочной стали для обеспечения стабильности и долговечности машины. Внешний цвет машины обычно серого или синего цвета, чтобы соответствовать общему эстетическому стандарту промышленного оборудования. Кроме того, чтобы облегчить эксплуатацию и обслуживание, панель управления 3-валковых гидравлических прокатных станков обычно проектируется интуитивно понятной, с разумным расположением рабочих кнопок и индикаторов, что позволяет оператору быстро приступить к работе и точно определить рабочее состояние станка.
Структура машины
3-Гидравлические прокатные машины структура машины в основном состоит из трех роликов, соответственно, два фиксированных ролика и регулируемый ролик. Фиксированные ролики используются для поддержки входа и выхода пластины, в то время как регулируемые ролики могут быть отрегулированы для достижения изгиба пластины путем регулировки ее положения и угла. Ролики обычно изготавливаются из износостойких и термостойких материалов, чтобы обеспечить хорошую производительность и точность в условиях длительной и высокоинтенсивной работы. Кроме того, 3-валковые гидравлические прокатные станки оснащены вспомогательными компонентами, такими как система передачи, система смазки и электрическая система управления, чтобы обеспечить стабильную работу и эффективную обработку машины.
One structural limitation of 3-roll machines is the residual straight edge left at both ends of the plate. Pre-bending both ends requires either repositioning the plate manually or using additional equipment, which adds time and labor to each job.
Классификация
В соответствии с различными критериями классификации, 3-валковые гидравлические прокатные станки можно разделить на различные типы. По степени автоматизации, можно разделить на ручные, полуавтоматические и полностью автоматические три типа. Ручные 3-валковые гидравлические прокатные станки требуют от оператора ручной регулировки положения и угла роликов, подходят для небольших количеств, низких требований к точности сценария обработки; полуавтоматический тип оснащен некоторыми функциями автоматизации, такими как автоматическая регулировка положения роликов и т.д., для повышения эффективности и точности обработки; полностью автоматический тип для достижения полностью автоматизированной работы, способной непрерывно и эффективно обрабатывать большое количество листов, подходит для крупномасштабных производственных линий.
Кроме того, в соответствии с различными обрабатываемыми материалами, 3-валковые гидравлические прокатные станки также могут быть разделены на обычный тип, тяжелый и ультра-тяжелый и другие типы. Обычный тип подходит для обработки общей толщины металлической пластины; тяжелый и сверхтяжелый с более сильной мощностью обработки и более высокими требованиями к точности, чтобы справиться с более толстым и твердым материалом обработки потребностей.
Этот станок предлагает полезную длину от 1000 мм до 10000 мм и толщину от 2 мм до 200 мм. Он оснащен конусогибочным устройством для легкого конического изгиба, может обрабатывать такие формы, как O, U, R и другие. Благодаря специальному гибочному оборудованию и высокоточной предварительной гибке, он предлагает простое цифровое управление. Верхний ролик в форме барабана обеспечивает идеальные цилиндры от тонких до толстых листов, с опорным роликом для устойчивости. Клиенты могут выбрать экономичный цифровой дисплей или цифровой тип управления TNC. Сертификат CE прилагается.
Этот вид листогибочного станка относится к 3 роликовым симметричным механическим структурам.Верхний ролик движется вверх и вниз по центральной части двух нижних валков.Винтовая гайка и червячная передача играют роль передачи.Два нижних валка действуют как основные ведущие валки.Через зацепление, они способны вращаться между выходной шестерней редуктора и нижним роликом, чтобы обеспечить крутящий момент для сгибания листа.Этот тип машины хорошо работает в компактной структуре, простой эксплуатации и удобном обслуживании.
Этот листопрокатный станок W11F предлагает полезную длину от 1000 мм до 2500 мм, а допустимую толщину от 2 мм до 6 мм. Спроектированный с учетом удобства для пользователя, он имеет асимметричные цельные валки и простую операцию начального прижима. Это делает его особенно подходящим для тонких листов, обеспечивая удобные и эффективные процессы прокатки.
Эта машина предлагает полезную длину от 1000 мм до 6000 мм и диапазон толщины от 2 до 100 мм. Имея возможность сгибать листы с обеих сторон без возврата, он оснащен четырьмя валками для эффективной и точной гибки. В комплекте с PLC для полного автоматического управления и сертификатами, включая CE и ISO9001, он обеспечивает качественные результаты и простоту эксплуатации для различных потребностей в гибке.
Особенности 4-валковых гидравлических прокатных станков
Внешний вид формы
4-валковые гидравлические прокатные станки обычно представлены в виде компактного и прочного дизайна корпуса, внешний вид плавных линий, общая структура является стабильной. Цвет корпуса обычно соответствует промышленным стандартам, например, темно-серый или синий, который не только красив и великолепен, но и легко идентифицируется в заводских условиях. Кроме того, панель управления хорошо оформлена, с четкими и понятными кнопками управления и дисплеями, что позволяет оператору легко понять рабочее состояние машины.
Структура машины
Четырехвалковые гидравлические прокатные станки состоят из четырех роликов, включая два фиксированных и два регулируемых. Такая конструкция позволяет станку обеспечивать более стабильную и равномерную поддержку во время обработки, что обеспечивает точность и качество гибки листов. В то же время ролики изготовлены из высокопрочных, износостойких материалов, способных выдерживать высокие нагрузки и длительную эксплуатацию, что обеспечивает долговечность станка.
The side rollers enable automatic pre-bending of both plate ends within the same machine, eliminating residual flat edges and reducing the need for secondary operations or manual repositioning.
Гидравлическая система управления и ее преимущества
Четырехвалковые гидравлические прокатные станки оснащены передовой гидравлической системой управления, которая обеспечивает точную регулировку роликов за счет продвижения гидравлических цилиндров. Эта система характеризуется быстрой скоростью реакции и высокой точностью управления, что обеспечивает точное положение и угол наклона роликов во время процесса. Кроме того, гидравлическая система управления оснащена защитой от перегрузки и функцией самодиагностики неисправностей, которая может остановить машину и своевременно выдать информацию о неисправности при возникновении аномалии, чтобы обеспечить безопасность оборудования и персонала.
Высокоточная обработка и удобство в использовании
Благодаря тому, что в 4-х валковых гидравлических прокатных станках используется точная гидравлическая система управления и высококачественный материал роликов, они могут осуществлять высокоточную гибочную обработку металлических листов. Будь то простая гибка по прямой линии или сложная гибка по кривой, 4-валковые гидравлические прокатные станки легко справятся с этой задачей и обеспечат соответствие обрабатываемого изделия требованиям дизайна.
Гидравлические вальцовочные станки 4-Roll разработаны с учетом комфорта оператора. Дизайн панели управления интуитивно понятен и прост в управлении; в то же время машина работает с низким уровнем шума и вибрации, обеспечивая хорошие условия для работы оператора. Кроме того, некоторые высококлассные модели 4-гидравлических прокатных станков также оснащены интеллектуальной системой взаимодействия человека и машины, что делает работу более удобной и эффективной.
В целом, 4-валковые гидравлические прокатные станки с уникальным внешним видом, структурой машины, гидравлической системой управления и ее преимуществами, а также высокоточной обработкой и удобством в использовании, заняли важное место в металлообрабатывающей промышленности. Он может удовлетворить потребности различных клиентов, повысить эффективность производства, снизить производственные затраты и оказать мощную поддержку развитию предприятий.
Сравнительный анализ 3- и 4-валковых гидравлических прокатных станков
Bending Process & Operation
3-Roll Hydraulic Rolling Machines consists of the upper roller and two lower rollers, the structure is relatively simple. In the working process, the upper roll is driven by the transmission of the lower roll to rotate and realize the bending of the metal plate. This structure makes the 3-roll machine perform well in processing simple curves and conventional bending shapes, with relatively simple operation and low cost.
The 4-Roll machine adds two side rolls, respectively located on both sides of the upper and lower rolls. This design allows the operator to more easily adjust the position of the sheet during forming, improving processing flexibility and precision. The addition of the side rolls also gives the 4-roll machine an advantage in processing complex curved surfaces, multi-radius bending and other technically demanding plates.
Key takeaway: For standard cylindrical shapes and simple curves, a 3-roll machine handles the job efficiently. If your work involves complex multi-radius bending or requires precise adjustment during forming, choose a 4-roll machine.
Precision & Part Quality
3-Roll Hydraulic Rolling Machines is mainly used for single curve and simple bending shapes. Due to its structural limitations, it may not be able to cope with high-precision and complex shape processing demands. The processing accuracy is sufficient for most standard fabrication needs, but consistency depends heavily on operator skill.
4-Roll Hydraulic Rolling Machines, with their unique design and advanced performance, are capable of achieving more complex and precise sheet bending. They can process continuous bending shapes with multiple surfaces and radii, making them ideal for manufacturing products with intricate geometries and tight tolerances.
Key takeaway: If your products require tight tolerances and consistent precision across high volumes, invest in a 4-roll machine. For general fabrication where standard accuracy is acceptable, a 3-roll machine is sufficient.
Automation & Operator Workflow
3-Roll Hydraulic Rolling Machines is easy to operate and relatively low cost, making it widely used in enterprises that produce small quantities and many varieties. However, the machine requires more manual intervention—operators must reposition the plate to pre-bend both ends, and unloading is done manually.
4-Roll Hydraulic Rolling Machines offers a higher degree of automation. The side rollers handle pre-bending of both plate ends automatically within the same machine, eliminating the need for manual repositioning or secondary equipment. This reduces labor requirements and speeds up throughput significantly.
Key takeaway: If minimizing labor costs and manual handling is a priority, the 4-roll machine delivers clear advantages. For smaller operations where manual steps are acceptable, the 3-roll machine remains a practical choice.
Application & Best Use Cases
3-Roll Hydraulic Rolling Machines, because of its simplicity and practicality, is mainly suited for small quantities, multi-variety production environments, such as construction industry steel bending and processing of small metal products. These applications do not require high processing accuracy but have higher requirements for cost and ease of operation.
4-Roll Hydraulic Rolling Machines is more suitable for high-precision, large-scale production environments such as automobile manufacturing, shipbuilding, and precision machinery. These industries have higher requirements for bending accuracy and shape complexity that only a 4-roll machine can reliably meet.
Key takeaway: Match the machine to your industry and volume. Construction and general fabrication shops do well with 3-roll machines; automotive, marine, and precision manufacturing operations should opt for 4-roll.
Price & ROI
There are numerous models of plate bending machines, each with varying structural performance. Within the same model category, the price of a 3-roll plate bending machine is generally lower than that of a 4-roll machine. This reflects the simpler design, fewer components, and lower precision of the 3-roll configuration.
If the machine is not expected to be used frequently and the workpiece does not require high precision, a 3-roll machine offers a cost-effective solution. However, for high-volume production or products with strict precision requirements, the 4-roll machine justifies its higher upfront cost through reduced labor, less rework, and faster throughput over time.
Key takeaway: Budget-conscious buyers with standard fabrication needs should start with a 3-roll machine. If long-term ROI matters more than initial cost, the 4-roll machine pays for itself through efficiency gains.
How to Choose Between 3-Roll and 4-Roll Hydraulic Rolling Machine
- Production volume: Low-to-medium batches → 3-roll; High-volume continuous production → 4-roll
- Precision requirements: Standard tolerances acceptable → 3-roll; Tight tolerances, no flat ends required → 4-roll
- Бюджет: Limited capital investment → 3-roll; Long-term ROI priority → 4-roll
- Part complexity: Standard cylinders and curves → 3-roll; Multi-radius, conical, complex geometry → 4-roll
Заключение
Проведя глубокий сравнительный анализ 3- и 4-валковых гидравлических прокатных станков, мы можем четко увидеть основные различия между ними и их соответствующие преимущества.
Прежде всего, с точки зрения конструкции, 3-гидравлические прокатные станки состоят из трех роликов, имеют простую и компактную структуру, подходящую для базовых потребностей гибки. В то время как в 4-роликовых гидравлических прокатных станках добавляются боковые ролики, что делает конструкцию более сложной, но это также дает возможность высокоточной обработки сложных форм.
Во-вторых, с точки зрения функции и производительности, 3-гидравлические прокатные станки в основном используются для простых операций гибки, просты в эксплуатации, низкая стоимость, подходит для небольших количеств, многовидовой производственной среды. В то время как 4-валковые гидравлические прокатные станки способны достичь высокой точности, высокой сложности обработки, чтобы удовлетворить потребности крупномасштабного, высококачественного производства, но стоимость относительно высока.
Кроме того, с точки зрения применения, 3-гидравлические прокатные станки из-за своих простых и практичных характеристик, в строительстве, мелких металлических изделий и других областях имеют широкий спектр применения. 4-гидравлические прокатные станки больше используются в автомобильной, морской, точной технике и других отраслях, где требуется высокоточная обработка.
В целом, 3-валковые и 4-валковые гидравлические прокатные станки по структуре, функциям, производительности и областям применения имеют существенные различия. Поэтому при выборе типа гидравлических прокатных станков необходимо взвесить конкретные сценарии применения. Для простых гибочных работ и мелкосерийного производства 3-валковые гидравлические прокатные станки являются экономичным и практичным выбором; для высокоточной и сложной обработки крупносерийного производства больше подходят 4-валковые гидравлические прокатные станки.
